ディスコンーンアンテナ

ディスコーンアンテナは円盤(ディスク)と円錐(コーン)を組合わせた構造になっていて、使用可能周波数範囲がとても広いという特長があります。 スーパーディスコーンアンテナは円盤と円錐をエレメント化することで軽量かつ風に強い構造となっています。
さらにアマチュアバンド専用の垂直エレメントを追加することにより、ディスコーン本来の周波数範囲をも超え、スーパーの名にふさわしい特性を得ています。


D1300AM

D1300AM

AMラジオ受信対応スーパーディスコーンアンテナ(固定局用)
25〜1300MHz受信+中波(AM)
50/144/430/904/1200MHz帯送信可能(DIGITAL対応)

●価格:25,080円(税込)22,800円(税別)
●全長:1.7m●最大直径:84cm●重量:1kg
●周波数:中波(AM)、25〜1300MHz
●耐入力:20W FM(50MHz)、100W FM(144MHz以上)
●インピーダンス:50Ω
●耐風速:40m/sec.●接栓:M-J
●適合マスト径(mm):φ25〜φ50
●適合同軸ケーブル:10D-2V以下
●形式:広帯域無指向性ディスコーンアンテナ
●空中線型式:単一型
※意匠登録第699814号・実用新案登録第2017533号
※主な特長
■新開発のトロイダルコア使用のマッチング回路を採用し従来のアンテナに比べAMラジオの受信感度が最大約6dB向上しています。(当社比)
■軽量・コンパクト設計なので団地やマンションのベランダにも設置可能。
■50/144/430/1200MHzのアマチュアバンドおよび、パーソナル無線用として送信も可能。
■コーンエレメントがすべて同じ長さに設計されているため、ディスコーン本来の完全無指向性を実現。
■サビに強いステンレスエレメント使用。

※D1300AMは固定用アンテナです。車載用には使用できません。

取扱説明書

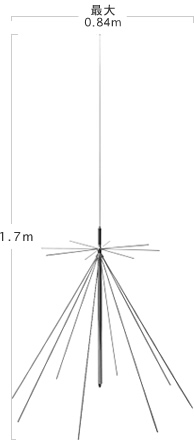

D130AM

D130

スーパーディスコーンアンテナ(固定局用)同軸ケーブル付き
25〜1300MHz受信
50/144/430/904/1200MHz帯送信可能(DIGITAL対応)RoHS

●価格:22,880円(税込)20,800円(税別)
●全長:1.7m●最大直径:84cm●重量:1kg
●耐入力:20W FM(50MHz)、200W FM(144MHz以上)●インピーダンス:50Ω
●耐風速:40m/sec. ●接栓:M-J
●適合マスト径(mm):φ25〜φ50
●同軸ケーブル:RG58A/U 約15m、MPコネクター付
●形式: 広帯域無指向性ディスコーンアンテナ
●空中線型式:単一型
※意匠登録第699814号・実用新案登録第2017533号
※主な特長
■25〜1300MHzまでの広帯域設計。受信用アンテナ。
■軽量・コンパクト設計なので団地やマンションのベランダにも設置可能。
■サビに強いステンレスエレメント使用。
■50/144/430/1200MHzのアマチュアバンドおよび、パーソナル無線用として送信も可能。
■コーンエレメントがすべて同じ長さに設計されているため、ディスコーン本来の完全無指向性。

※D130は固定用アンテナです。車載用には使用できません。

取扱説明書

D3000N

D3000N

スーパーディスコーンアンテナ(固定局用)
25〜3000MHz受信
50/144/430/904/1200MHz帯送信可能(DIGITAL対応)RoHS

●価格:21,780円(税込)19,800円(税別)
●全長:1.7m
●最大直径:84cm ●重量:1kg
●耐入力:20W FM(50MHz)、200W FM(144MHz以上)●インピーダンス:50Ω ●耐風速:40m/sec.
●接栓:N-J ●適合マスト径(mm):φ25〜φ50
●形式: 広帯域無指向性ディスコーンアンテナ
●空中線型式:単一型
*適合同軸ケーブル:10D-2V以下
(ケーブルは別途ご用意ください)
※意匠登録第699814号・実用新案登録第2017533号
※主な特長
■25〜3000MHzまでの超広帯域設計。受信用アンテナ。
■軽量・コンパクト設計なので団地やマンションのベランダにも設置可能。
■サビに強いステンレスエレメント使用。
■50/144/430/1200MHzのアマチュアバンドおよび、パーソナル無線用として送信も可能。
■コーンエレメントがすべて同じ長さに設計されているため、ディスコーン本来の完全無指向性。

※D3000Nは固定用アンテナです。車載用には使用できません。

取扱説明書

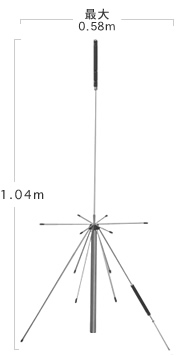

D150

D150

広域帯スーパーディスコーンアンテナ同軸ケーブル付き
50~1500MHz受信
50/144/430/904/1200MHz帯送信可能(DIGITAL対応)

●価格:21,780円(税込)19,800円(税別)
●全長:1.04m●最大直径:58cm●重量:0.62kg
●耐入力:50W FM(50MHz帯は30W FM)
●インピーダンス:50Ω
●耐風速:40m/sec.●接栓:M-J
●適合マスト径(mm):φ25〜φ50
●同軸ケーブル:RG58A/U 約10m、MPコネクター付
●形式: 広帯域無指向性ディスコーンアンテナ
●空中線型式:単一型
※主な特長
■このアンテナはコンパクト・軽量設計ですので、団地やマンションのベランダにも設置可能です。
■MPコネクター付き同軸ケーブル10mが付属されていますのでご購入後即ご使用いただけます。
■サビに強いステンレスエレメント使用。

※D150は固定用アンテナです。車載用には使用できません。

取扱説明書

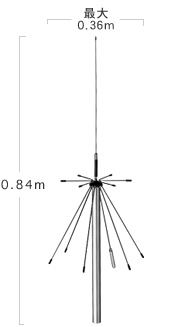

D190

D190

スーパーディスコーンアンテナ(固定局用)同軸ケーブル付き
100~1500MHz受信
144/430/904/1200MHz帯送信可能(DIGITAL対応)RoHS

●価格:18,480円(税込)16,800円(税別)
●全長:0.84m●最大直径:36cm●重量:0.52kg
●耐入力:50W FM(144MHz帯は30W FM)
●インピーダンス:50Ω
●耐風速:40m/sec.●接栓:M-J
●適合マスト径(mm):φ25〜φ50
●同軸ケーブル:RG58A/U 10m、M-Pコネクター付
●形式: 広帯域無指向性ディスコーンアンテナ
●空中線型式:単一型
※実用新案登録第2017533号
※主な特長
■100~1500MHzまでの広帯域設計。受信用アンテナ。
■軽量・コンパクト設計なので団地やマンションのベランダにも設置可能。
■サビに強いステンレスエレメント使用。
■144/430/1200MHzのアマチュアバンド及び、パーソナル無線用として送信も可能。
■低価格、コストパフォーマンスを実現。

※D190は固定用アンテナです。車載用には使用できません。

取扱説明書

D220R

D220R

モービル用ディスコーンアンテナ
100~1600MHz受信
144/430/904/1200MHz帯送信可能(DIGITAL対応)RoHS

●価格:21,780円(税込)19,800円(税別)
●全長:0.7m●最大直径:21.6cm●重量:360g
●利得:2.15dBi(144/904/1200MHz)、3.4dBi(430MHz)
●耐入力:50W●インピーダンス:50Ω
●VSWR:1.5以下(送信可能周波数帯にて)
●接栓:M-P●形式:1/2λ(144MHz)、5/8λ(430MHz)
●形式: 広帯域無指向性ディスコーンアンテナ
●空中線型式:単一型
※主な特長
■広帯域受信機に最適な100~1600MHzの広帯域受信設計。
■コンパクト設計なのでモービル運用に適しています。
■あらゆる方向から電波をキャッチする完全無指向性アンテナ。

取扱説明書
