VHF/UHF帯車載用アンテナ

※車載用アンテナ取り扱いに関してのお知らせ
道路運送車両保安基準が改訂され、平成21年1月1日施行されております。その対象車両としては、平成21年1月1日以降の新規登録(新車)の車となります。
下記に掲載しております車載用アンテナの一部製品は、上記改訂基準を満たしておらず、対象車両に取り付ける事は出来ませんので、十分にご注意をお願い致します。

M150MR2

M150MR2:154〜156MHz簡易帯

M150MRS2:135〜170MHz内の1指定周波数

【ネジ式マグネット基台セット】
●全長:M150MR2/約0.5m、M150MRS2/約0.6〜0.48m
●重量: 450g(基台・同軸ケーブル含む)
●同軸ケーブル:3D2V/5m●接栓:M-PまたはN-P●空中線形式:1/4λ
●インピーダンス:50Ω●VSWR:2.0以下●利得:2.14dBi(同軸ケーブルによる損失は含みません)

M150KRA

M150KRA:152〜158MHz内の1指定周波数

M150KRN:152〜158MHz内の1指定周波数

【ネジ式ガーター基台セット】
●全長:約0.60m●重量: 約640g(基台・同軸ケーブル含む)
●同軸ケーブル:3D2V/5m●接栓:M150KRAはM-P、M150KRNはN-P
●空中線形式:1/4λ●インピーダンス:50Ω ●VSWR:2.0以下
●利得:2.14dBi(同軸ケーブルによる損失は含みません)

M150-GS2

M150GS2:135〜170MHz内の1指定周波数

●全長:約0.5m●重量:160g
●接栓:M-P●空中線形式:1/4λ●インピーダンス:50Ω●VSWR:2.0以下
●利得:2.14dBi

M150-NS

M150NS:154〜156MHz簡易帯

M150NS(A):144.0〜151.5MHz内の1指定周波数

M150NS(B):151.5〜162.5MHz内の1指定周波数

M150NS(C):150.0〜162.5MHz内の1指定周波数

●全長:約0.9〜1.2m●重量:190g
●接栓:M-P、M150-NS(C)はN-P●空中線形式:1/2λ
●インピーダンス:50Ω●VSWR:1.5以下●利得:2.14dBi

M150-GXS/GXSA

M150GXS:154〜156MHz簡易帯

M150GXSA:135〜170MHz内の1指定周波数

●全長:約1.25m●重量: 190g
●接栓:M-P●空中線形式:5/8λ●インピーダンス:50Ω
●VSWR:1.5以下●利得:3.65dBi

M465MR

M465MRHA:465〜469MHz簡易帯《M-P接栓》

M465MRHN:465〜469MHz簡易帯《N-P接栓》

【ネジ式マグネット基台セット】
●全長:約0.68m●重量: 720g(基台・同軸ケーブル含む)
●同軸ケーブル:3D2V/5m●接栓:M-PまたはN-P●空中線形式:3/4λ
●インピーダンス:50Ω●VSWR:2.0以下
●利得:4.14dBi(同軸ケーブルによる損失は含みません)

M465KRHA

M465KRHA:465〜469MHz簡易帯《M-P接栓》

M465KRHN:465〜469MHz簡易帯《N-P接栓》

【ネジ式ガーター基台セット】
●全長:約0.75m●重量: 680g(基台・同軸ケーブル含む)
●同軸ケーブル:3D2V/5m●接栓:M-PまたはN-P●空中線形式:3/4λ
●インピーダンス:50Ω●VSWR:2.0以下
●利得:4.14dBi(同軸ケーブルによる損失は含みません)

M465MRCA

M465MRCA:465〜469MHz簡易帯《M-P接栓》

M465MRCN:465〜469MHz簡易帯《N-P接栓》

【ネジ式マグネット基台セット】
●全長:約0.43m●重量: 593g(基台・同軸ケーブル含む)
●同軸ケーブル:3D2V/5m●接栓:M-PまたはN-P●空中線形式:3/4λ
●インピーダンス:50Ω●VSWR:2.0以下
●利得:3.15dBi(同軸ケーブルによる損失は含みません)
注記:広帯域周波数アンテナの為、アンテナ特性は上記グラフのような特性になります。

M400-MRH2

M400MRH2:415MHz

【ネジ式マグネット基台セット】
●全長:約0.78m●重量: 550g(基台・同軸ケーブル含む)
●同軸ケーブル:3D2V/5m●接栓:M-PまたはN-P●空中線形式:3/4λ
●インピーダンス:50Ω●VSWR:2.0以下
●利得:4.14dBi(同軸ケーブルによる損失は含みません)

M415KRHA:415MHz《M-P接栓》

M415KRHN:415MHz《N-P接栓》

【ネジ式ガーター基台セット】
●全長:約0.87m●重量: 680g(基台・同軸ケーブル含む)
●同軸ケーブル:3D2V/5m●接栓:M-PまたはN-P●空中線形式:3/4λ
●インピーダンス:50Ω●VSWR:2.0以下
●利得:4.14dBi(同軸ケーブルによる損失は含みません)

M400-MR2

M400MR2:465〜469MHz簡易帯

M400MR2:415MHz

M400MRS2:350~490MHz内の1指定周波数

【ネジ式マグネット基台セット】
●全長:約0.17m〜0.22m●重量: 約450g(ケーブル含む)
●同軸ケーブル:3D2V/5m●接栓:M-PまたはN-P●空中線形式:1/4λ
●インピーダンス:50Ω●VSWR:2.0以下
●利得:2.14dBi(同軸ケーブルによる損失は含みません)

M400-NS

M400NS:465〜469MHz簡易帯

M400NS:415MHz

M400NS:367〜386MHz地域振興

●全長:約0.35m●重量: 100g
●接栓:M-P●空中線形式:1/2λ●インピーダンス:50Ω
●VSWR:1.5以下●利得:2.14dBi

M400-NSA

M400NSA:414〜470MHz内の1指定周波数

●全長:約0.35m●重量: 100g
●接栓:M-PまたはN-P●空中線形式:1/2λ●インピーダンス:50Ω
●VSWR:1.5以下●利得:2.14dBi

M300-NSA

M300NSA:335〜365MHz内の1指定周波数

●全長:約0.5m●重量: 100g
●接栓:N-P●空中線形式:1/2λ●インピーダンス:50Ω
●VSWR:1.5以下●利得:2.14dBi

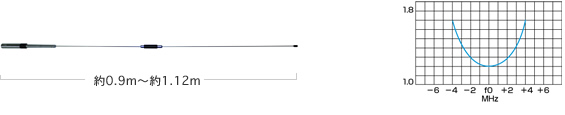

M402RM

M402RM:465〜469MHz周波数帯の内一波指定

M402RMA:442〜483MHz周波数帯の内一波指定

M402RMB:410〜430MHz周波数帯の内一波指定

M400RMC:360〜385MHz周波数帯の内一波指定

●全長:約0.9~1.12m(指定周波数によって異なります)
●重量:約170~179g(指定周波数によって異なります)
●接栓:M-P●空中線形式:5/8λ2段●インピーダンス:50Ω
●VSWR:1.5以下●利得:5.1dBi

M402RSA

M402RMA:442〜483MHz帯周波数一波指定

●全長:約0.97m(442MHz時)
●重量:約173g(442MHz時)
●接栓:M-P●空中線形式:5/8λ2段●インピーダンス:50Ω
●VSWR:1.5以下●利得:5.1dBi

M400-2RS

M4002RS(B):415MHz

M4002RS(C):360〜385MHz簡易帯内の1指定周波数

●全長:M400-2RS(B)/約1.01m、M400-2RS(C)/約1.15m
●重量:M400-2RS(B/C)/約180g
●接栓:M-P●空中線形式:5/8λ2段●インピーダンス:50Ω
●VSWR:1.5以下●利得:5.1dBi
